Verzahnungsherstellung im Lohn
FRENCO stellt Verzahnungen in Einzelanfertigung und Kleinserien her.
- Herstellung von innen- und außenverzahnten Evolventen-, Kerb- und Keilflanken
- Herstellung von Schnecken und Planverzahnungen
- Verzahnen Ihrer Grundkörper oder Lieferung kompletter Bauteile möglich
- Topologisches Schleifen von Modifikationen
- Erstellung der Verzahnung durch manuelles Schleifen, NC-Profilschleifen und Drahterodieren
Eine Absprache mit den FRENCO-Spezialisten ist unumgänglich.
Produkt-Prospekt Produkt-Video

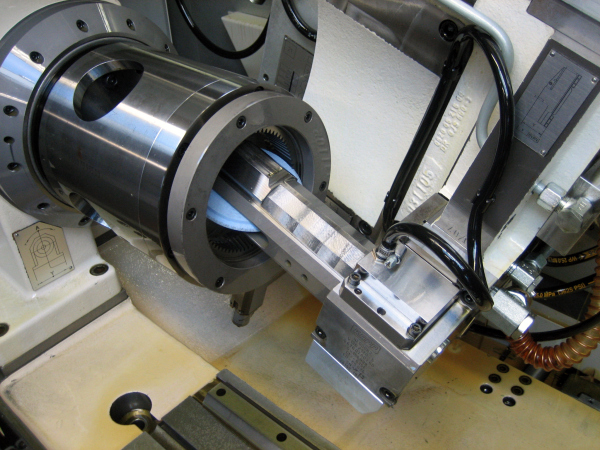

Abmessungen NC-Formschleifen
Außenverzahnung
| Max. Werkstücklänge | 750 mm |
| Max. Verzahnungslänge | 700 mm |
| Max. Teilkreisdurchmesser | 450 mm |
| Max. Werkstückgewicht | 50 kg |
| Werkstoffe | Stahl, Titan |
| Verzahnungsqualität | Q2 (DIN3962) |
Innenverzahnung
| Max. Werkstücklänge | Nach Absprache |
| Max. Verzahnungslänge | Nach Absprache |
| Max. Teilkreisdurchmesser | Nach Absprache |
| Max. Werkstückgewicht | 50 kg |
| Werkstoffe | Stahl, Titan |
| Verzahnungsqualität | Q3 (DIN3962) |

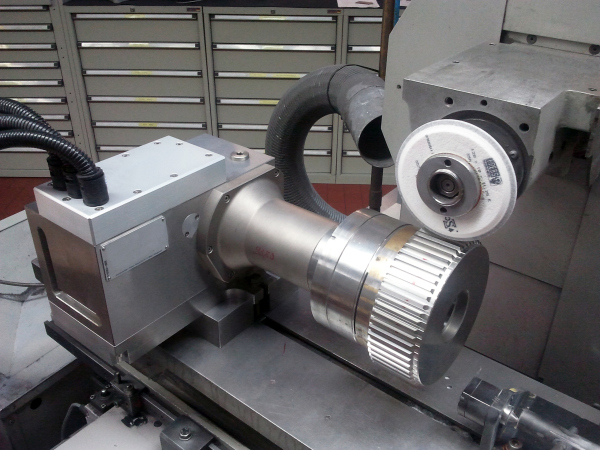

Abmessungen Manuelles Verzahnungsschleifen
Außenverzahnung
| Max. Werkstücklänge | 560 mm |
| Max. Verzahnungslänge | 500 mm |
| Max. Durchgangsdurchmesser | 300 mm |
| Max. Teilkreisdurchmesser | 300 mm |
| Max. Werkstückgewicht | 50 kg |
| Werkstoffe | Stahl, Kupfer |
| Verzahnungsqualität | Q3 (DIN 3962), Q3 (5480) |
Innenverzahnung
| Max. Werkstücklänge | 300 mm |
| Max. Verzahnungslänge | Teilkreis bis 30mm: 70 mm Teilkreis bis 60mm: 110 mm Teilkreis bis 150mm: 150 mm |
| Max. Durchgangsdurchmesser | 300 mm |
| Max. Teilkreisdurchmesser | Ca. 250 mm |
| Min. Teilkreisdurchmesser | 16-18 mm |
| Max. Werkstückgewicht | 50 kg |
| Werkstoffe | Stahl, Kupfer |
| Verzahnungsqualität | Q3 (DIN 3962), Q3 (5480) |

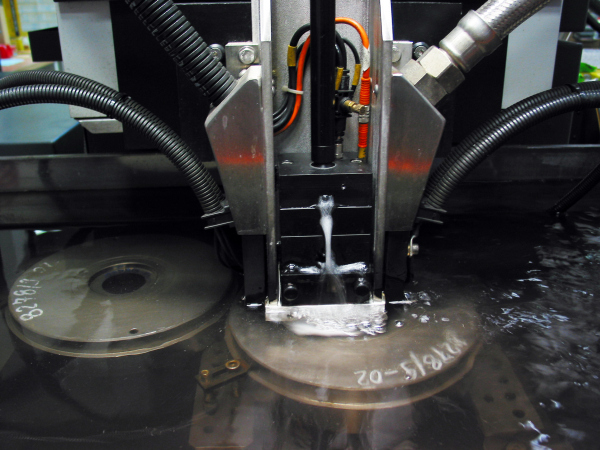

Abmessungen Drahterodieren
| Max. Werkstückgröße | X=800 mm Y=350 mm |
| Max. Arbeitsbereich | X=320 mm Y=220 mm |
| Max. Werkstückhöhe bzw. Verzahnungsbreite | Z=150 mm |
| Max. Teilkreisdurchmesser | Ca. 210 mm |
| Drahtdurchmesser Standard | 0,25 mm |
| Drahtdurchmesser Sonder | 0,10 mm |
| Werkstoffe | Stahl, Kupfer, Buntmetalle |
| Max. Werkstückgewicht | 40 kg |
| Verzahnungsqualität | Q3 (DIN 3962), Q3 (DIN 5480) |
